Übersicht Hydraulikzylinder vom Powerteam.
Serie C | Allzweckzylinder |
Serie CBT | Zylinder mit Boden und Kolbengewinde |
Serie RA | Aluminiumzylinder bis 23kg Gewicht |
Serie RLS | Flachzylinder bis 16mm Bauhöhe |
Serie RSS | Kurzhubzylinder bis 76mm Hub |
Serie RH | Hohlkolbenzylinder bis 103mm Mittellochdurchmesser |
Serie RT | Twin-Hohlkolben-Zugzylinder |
Serie RP | Zugzylinder |
Serie RD | Zylinder doppeltwirkend mit Außengewinde |
Serie R_C | Zylinder einfachwirkend mit bis 565t |
Serie RC_C | Zylinder einfachwirkend mit bis 1220t |
Serie R_D | Zylinder doppeltwirkend mit bis 565t |
Serie RC_D | Zylinder doppeltwirkend mit bis 1220t |
Serie RA_L | Aluminiumzylinder mit Feststellring |
Serie RC_P | Pancakezylinder bis 50mm Bauhöhe |
Serie R_L | Stahlzylinder mit Feststellring bis 565t |
Serie RC_L | Stahlzylinder mit Feststellring 1220t |
Serie C - Allzweckzylinder
Druckkraft | 5t – 100t |
Hub | 25mm – 406mm |
Bauhöhe (eingefahren) | 92mm – 522mm |
Außendurchmesser | 38mm – 158mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Federrückzug |
Anwendung | Für universelle Hebe- und Pressarbeiten dank einer Vielzahl an Ausführungen von Tonnage und Hub. |
Serie CBT - Zylinder mit Boden- und Kolbengewinde
Druckkraft | 5t – 25t |
Hub | 133mm – 326mm |
Bauhöhe (eingefahren) | 267mm – 543mm |
Außendurchmesser | 38mm – 86mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Federrückzug |
Anwendung | Für eine Vielzahl an Zugarbeiten. Außengewinde an Kolbenstange und Innengewinde im Boden ermöglichen Montage von Zubehör wie z.B. Zugösen. |
Serie RA - Aluminiumzylinder bis 23kg Gewicht
Druckkraft | 20t – 100t |
Hub | 54mm – 159mm |
Bauhöhe (eingefahren) | 162mm – 384mm |
Außendurchmesser | 95mm – 187mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Federrückzug |
Anwendung | Für eine Vielzahl von Hebearbeiten durch geringes Gewicht dank Aluminium-Leichtbauweise, geriffeltes Druckstück verhindert Verrutschen der Last |

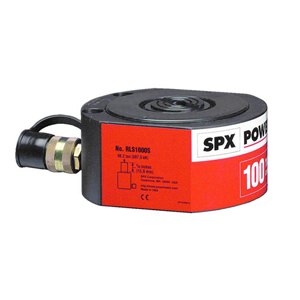

Serie RLS - Flachzylinder bis 16mm Bauhöhe
Druckkraft | 10t – 150t |
Hub | 11mm – 16mm |
Bauhöhe (eingefahren) | 41mm – 102mm |
Außendurchmesser | 41 x 65mm – 191 x 216mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Federrückzug |
Anwendung | Ideal für Einsätze in sehr beengten Umgebungen dank geringer Bauhöhe durch Flachbauweise. |
Serie RSS - Kurzhubzylinder bis 76mm Hub
Druckkraft | 5t – 250t |
Hub | 38mm – 76mm |
Bauhöhe (eingefahren) | 89mm – 291mm |
Außendurchmesser | 70mm – 251mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Federrückzug |
Anwendung | Ideal für den Einsatz in beengten Umgebungen dank geringer Bauhöhe mit Druckkräften bis 250to. |

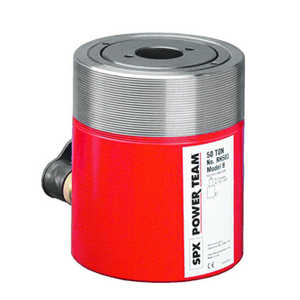

Serie RH - Hohlkolbenzylinder bis 103mm Mittellochdurchmesser
Druckkraft | 10t – 200t |
Hub | 8mm – 257mm |
Bauhöhe (eingefahren) | 56mm – 438mm |
Außendurchmesser | 70mm – 273mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Federrückzug |
Anwendung | Für eine Vielzahl von Zug- und Spannarbeiten dank auswechselbaren Kolbeneinsätzen und Außengewinde. |
Serie RT - Twin-Hohlkolben-Zugzylinder
Druckkraft | 17t – 100t |
Hub | 51mm – 124mm |
Bauhöhe (eingefahren) | 175mm – 384mm |
Außendurchmesser | 95 x 146mm – 267 x 337mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Federrückzug |
Anwendung | Für Zug- und Pressarbeiten dank auswechselbaren Druckstücken und voller Belastbarkeit im ausgefahrenen Zustand. |
Serie RP - Zugzylinder
Druckkraft | 2t – 5t |
Hub | 127mm – 140mm |
Bauhöhe (eingefahren) | 243mm – 302mm |
Außendurchmesser | 45mm – 57mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Federrückzug |
Anwendung | Für Zug- und Spannarbeiten dank Innegnewinde am Boden und Außengewinde am Kolben. Der Kolben fährt bei abgeschaltetem Pumpendruck automatisch aus. |
Serie RD - Zylinder doppeltwirkend mit Außengewinde
Druckkraft | 10t – 500t |
Hub | 152mm – 511mm |
Bauhöhe (eingefahren) | 297mm – 724mm |
Außendurchmesser | 76mm – 375mm |
einfach/doppeltwirkend | doppeltwirkend |
Rückzug | Hydraulikrückzug |
Anwendung | Für Arbeiten bei denen hohe Druckkraft erforderlich ist. Diese Zylinder besitzen außerdem ein Außengewinde, ein Innengewinde in der Kolbenstange und Bodenbefestigungslöcher. |
Serie R_C - Zylinder einfachwirkend mit hoher Druckkraft bis 565t
Druckkraft | 55t – 565t |
Hub | 51mm – 254mm |
Bauhöhe (eingefahren) | 162mm – 496mm |
Außendurchmesser | 127mm – 378mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Lastrückzug |
Anwendung |
Für Einsätze mit hohem Druckräften bei geringer Hubzahl. Das bewegliche Druckstück vermindert die Seitenlast auf die Kolbenstange bei maximaler Auslenkung von 5°. |
Serie RC_C - Zylinder einfachwirkend mit sehr hoher Druckkraft bis 1220t
Druckkraft | 740t – 1220t |
Hub | 50mm – 250mm |
Bauhöhe (eingefahren) | 265mm – 615mm |
Außendurchmesser | 430mm – 550mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Lastrückzug |
Anwendung | Für Einsätze mit sehr hohem Druckräften ab 754t bei geringer Hubzahl. Das bewegliche Druckstück vermindert die Seitenlast auf die Kolbenstange bei maximaler Auslenkung von 5°. |
Serie R_D - Zylinder doppeltwirkend mit hoher Durckkraft bis 565t
Druckkraft | 100t – 565t |
Hub | 59mm – 254mm |
Bauhöhe (eingefahren) | 169mm – 549mm |
Außendurchmesser | 165mm – 378mm |
einfach/doppeltwirkend | doppeltwirkend |
Rückzug | Hydraulikrückzug |
Anwendung | Für Einsätze mit hohen Druckkräften bei geringem Hub und bei denen ein hydraulischer Rückzug benötigt wird. Das bewegliche Druckstück vermindert die Seitenlast auf die Kolbenstange bei maximaler Auslenkung von 5°. |
Serie RC_D - Zylinder doppeltwirkend mit sehr hoher Druckkraft bis 1220t
Druckkraft | 740t – 1220t |
Hub | 50mm – 250mm |
Bauhöhe (eingefahren) | 283mm – 550mm |
Außendurchmesser | 430mm – 550mm |
einfach/doppeltwirkend | doppeltwirkend |
Rückzug | Hydraulikrückzug |
Anwendung | Für Einsätze bei denen sehr hohe Druckkärft ab 740t erforderlich sind. Das eingebaute Sicherheisventil verhindert Überdruck im Rückzug für kontrollierten hydraulischen Kolbenrückzug. |
Serie RA_L - Aluminiumzylinder mit Feststellring
Druckkraft | 55t – 100t |
Hub | 156mm – 159mm |
Bauhöhe (eingefahren) | 318mm – 340mm |
Außendurchmesser | 133mm – 187mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Federrückzug |
Anwendung | Für alle Arbeiten, bei denen die Last über einen längeren Zeitraum ohne hydraulischen Druck mittels Feststellring gehalten werden soll. Geringes Gewicht dank Aluminium-Leichtbauweise. |
Serie RC_P - Pancakezylinder bis 50mm Bauhöhe
Druckkraft | 55t – 620t |
Hub | 45mm – 50mm |
Bauhöhe (eingefahren) | 125mm – 192mm |
Außendurchmesser | 120mm – 405mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Lastrückzug |
Anwendung | Für Einsätze mit beengten Platzverhältnissen dank ultra-kompakter Bauweise. Das bewegliche Druckstück vermindert die Seitenlast auf die Kolbenstange bei maximaler Auslenkung von 5°, der Feststellring hält die Last mechanisch über einen längeren Zeitraum bei abgeschaltetem Pumpendruck. |

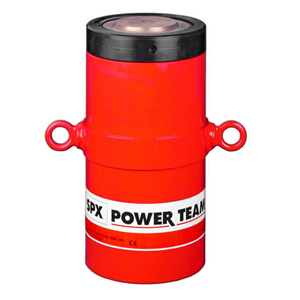

Serie R_L - Stahlzylinder mit Feststellring und hoher Druckkraft bis 565t
Druckkraft | 55t – 565t |
Hub | 51mm – 254mm |
Bauhöhe (eingefahren) | 162mm – 574mm |
Außendurchmesser | 125mm – 379mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Lastrückzug |
Anwendung | Für Einsätze bis 565t bei denen eine Feststellring zum mechanischen Halten der Last über einen längeren Zeitraum bei abgeschaltetem Pumpendruck erforderlich ist. Dank Abspritzbohrung verhindert ein zu weites Ausfahren des Kolbens. |
Serie RC_L - Stahlzylinder mit Feststellring und sehr hoher Druckkraft bis 1220t
Druckkraft | 740t – 1220t |
Hub | 50mm – 250mm |
Bauhöhe (eingefahren) | 395mm – 698mm |
Außendurchmesser | 475mm – 600mm |
einfach/doppeltwirkend | einfachwirkend |
Rückzug | Lastrückzug |
Anwendung |
Für Einsätze mit sehr hohen Druckkräften ab 740to mit Lastrückzug. Das bewegliche Druckstück vermindert die Seitenlast auf die Kolbenstange bei maximaler Auslenkung von 5°, der Feststellring hält die Last mechanisch bei abeschaltetem Pumpendruck. |
